写真データの保存に悩むカメラマン諸氏に真剣にアドバイス、NASを買うならベイ数の多いのにしとけ! 4ベイで24TBのNASが3年でいっぱいになって8ベイのモデルに増設しました。ついでに10GbE化でばかっぱやくなった!

2020-11-18-12-57-26

この記事を書いたのが2017年の12月。ということは、まだ3年しか経ってないのに、24TBがいっぱいになっちゃうのね、、、

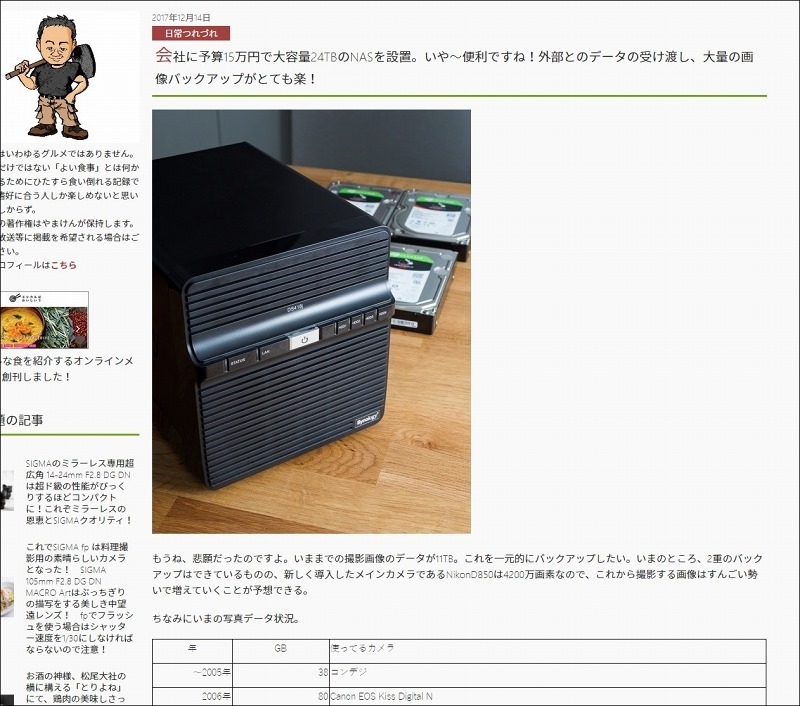

■会社に予算15万円で大容量24TBのNASを設置。いや~便利ですね!外部とのデータの受け渡し、大量の画像バックアップがとても楽!
https://www.yamaken.org/mt/kuidaore/archives/2017/12/29511.html
2020-11-20172917

デジカメで日々撮影する人の悩みと言えば、写真データがどんどん増えて、ハードディスクなどの記録メディアの増設が必要になっていくこと。上の記事では初めてSynologyのNASを導入したのだが、このときは8TB×4台をRAID5で運用。単純計算では32TBだけど、RAID5にすると、一台のHDDが壊れたとしても復旧が可能になる代わりに1台分の容量がその仕組みのために使われる。つまり24TBしか実質使えないわけだ。

しかも、これは理論値であって、フォーマットして運用し始めると、実際に使える容量が減って、18TBを超えたあたりで「使える容量がなくなりました」と警告が出てきてしまった。なんてこった、、、

写真データは日々増えており、このままだとバックアップができないままPC内のHDDに溜まっていってしまう。ということで、増設することに。

その増設方法には何通りかのシナリオがある。

①現在使っているSynologyのNASのHDDを、8TB以上のHDDに入れ替える

SynologyのNASをRAID5で運用している場合、一本のHDDを抜き取って、そこにより大きな容量のHDDを入れ替えていくという方法がある。ただしこの場合、一本だけ大きなHDDにしてもだめで、全部のHDDを入れ替えない限り全体の量は増えない。つまりHDD入れ替えになるのでお金がかかる。

②ベイ数の多いNASに移行する

現在4本のHDDで運用しているが、これをもっと多いベイのNASに載せ替える。SynologyのNASは、HDDの順番さえ間違えなければ異なる機種間で中身の引越ができる。そこに一台ずつHDDを追加していくことで増設が可能だ。

この二つのシナリオで検討したが、将来性を考えると②しかない。というのも、当初使っているDS418Jという機種はホームユースまたは小規模オフィスを念頭におかれているため、最大で10TB×4台=40TBまでしか増設できない。そうなると、けっきょくすぐにまた買い換えが必要になってしまいそうだ。

探す条件は下記。

・現在稼働しているHDD×4をそのまま移植する予定。従ってSynologyのNASであること。

・使用者は5人以下、小さなオフィスで、写真と動画撮影を業務としているため、画像と動画データの管理がメイン。Webサーバとしての利用はない。

・同じ8TBの IronWolfを増設したいので、HDD搭載数が最低でも5ベイ以上のものであること。

・拡張ドライブDX517を使用できること。

候補となったのは下記だ。

DS1817
DS1621+
DS1520+

この中ではDS1621+ が最も新しいモデルで、なんとRyzenCPU採用の高性能な機種だ。もはやNASというよりPCと言った方がいい。そう思ったのだが、、、いつもPCやネットワーク機器を買うツクモ本店に相談したところ、「追加アプリの仮想OS機能や、Webホスティングなど、本来のNAS用途以外を意識した多目的ビジネス向けの機種なので、オーバースペックかも。」と。

「NASをディスクスペースとして使用することがメインで、今後もHDD台数が増加傾向なのであれば、DX517を追加するにも6万円前後かかりますので、10GbEも最初からついているDS1817を選んだほうが良いかと思います。」

とのことだった。たしかにそうだ、、、8ベイあれば64TBまで増量できるのだから、しばらくは安泰だろう。そしてもうひとつ、10GbEがついてるのか!調べてみると、他の二機種は増設カードを追加購入しないと10GbE化できない。

よし!

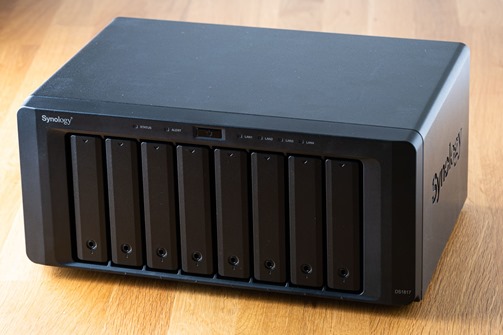

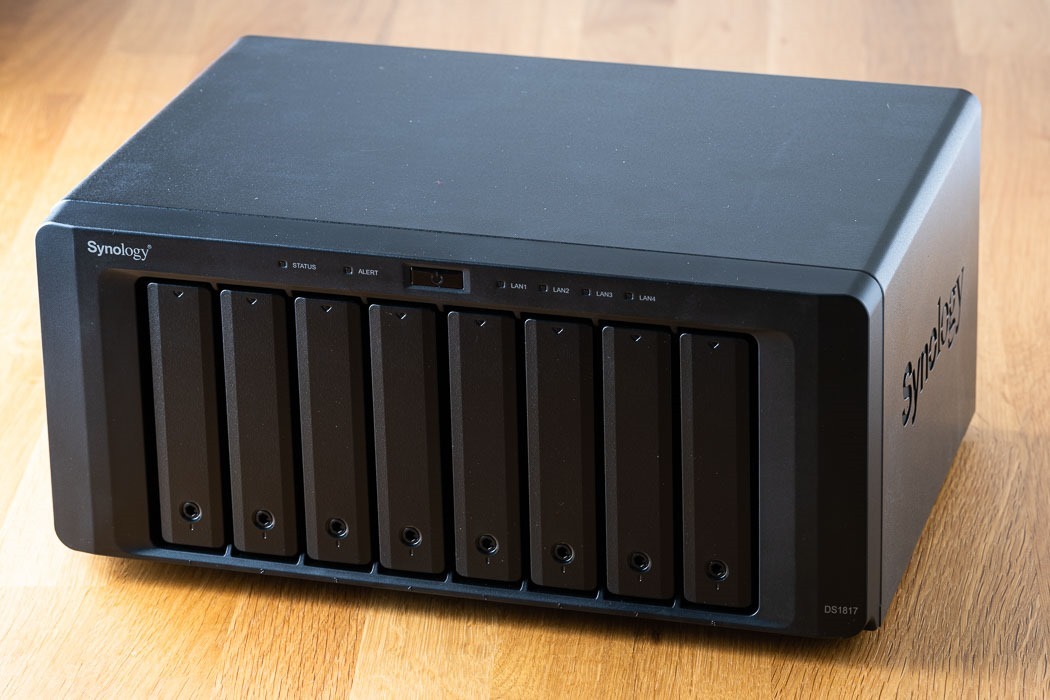

ということでDS1817を購入。税別108000円でした。

2020-11-18-12-57-26

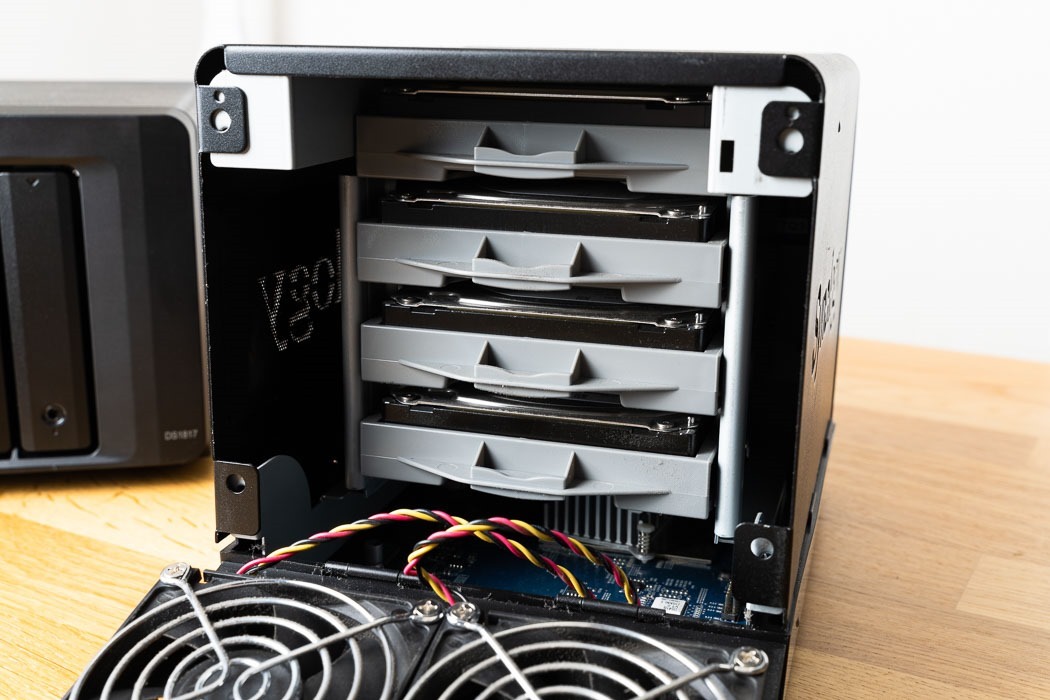

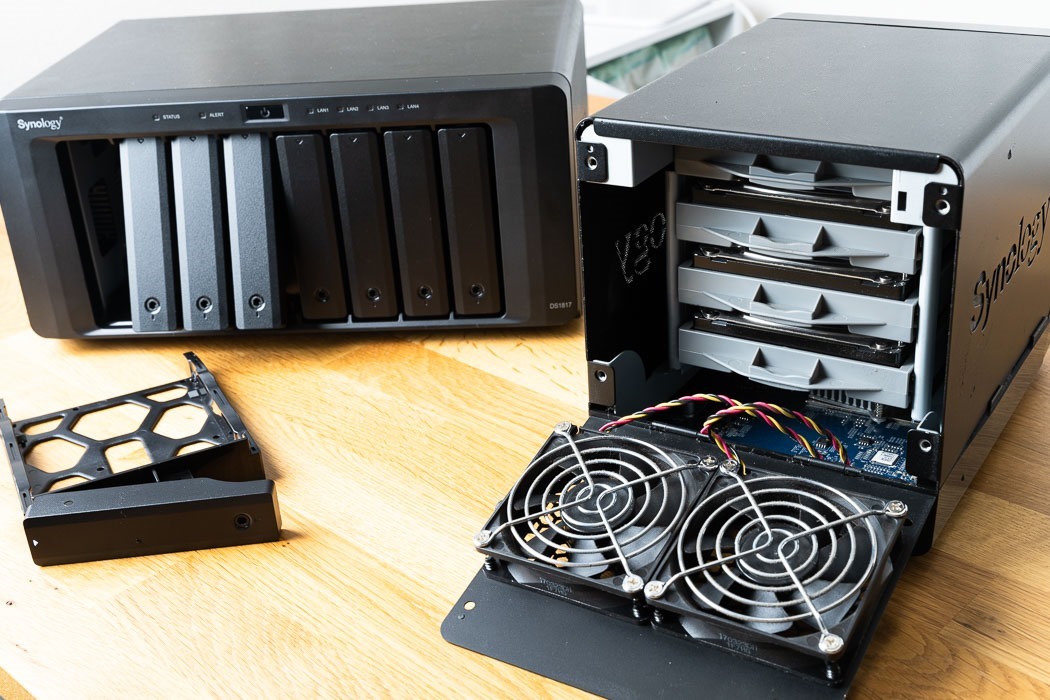

これまで使用していたDS418Jを開けて、HDDを移植します。

2020-11-18-15-23-30

2020-11-18-15-17-16

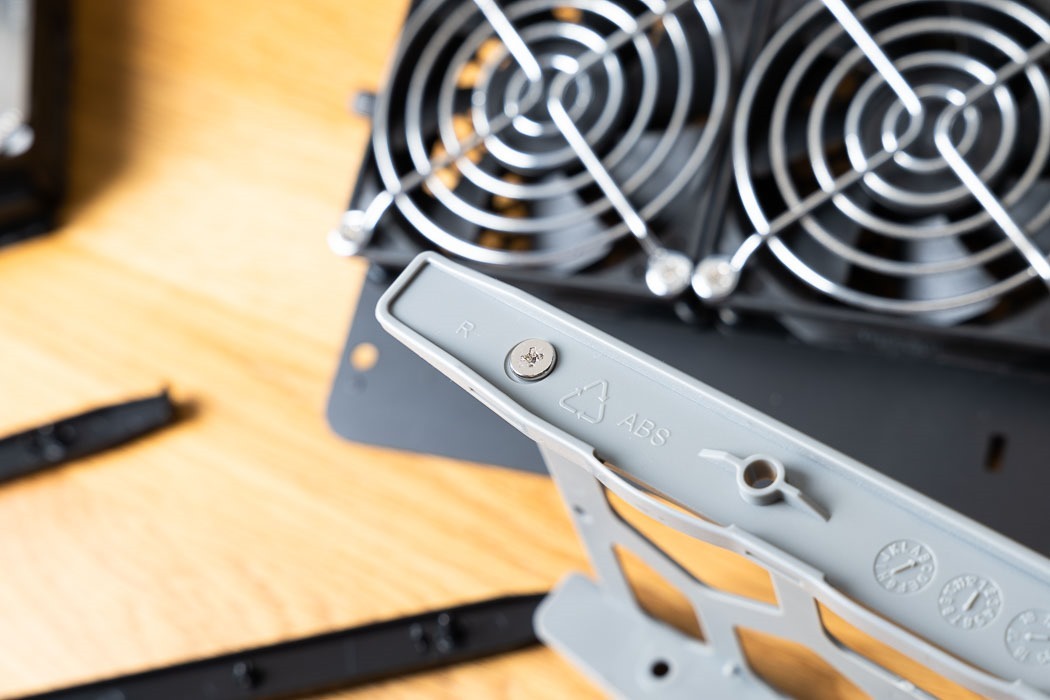

DS418JのHDDベイはネジで取り付けだったのだけど、、、

2020-11-18-15-25-26

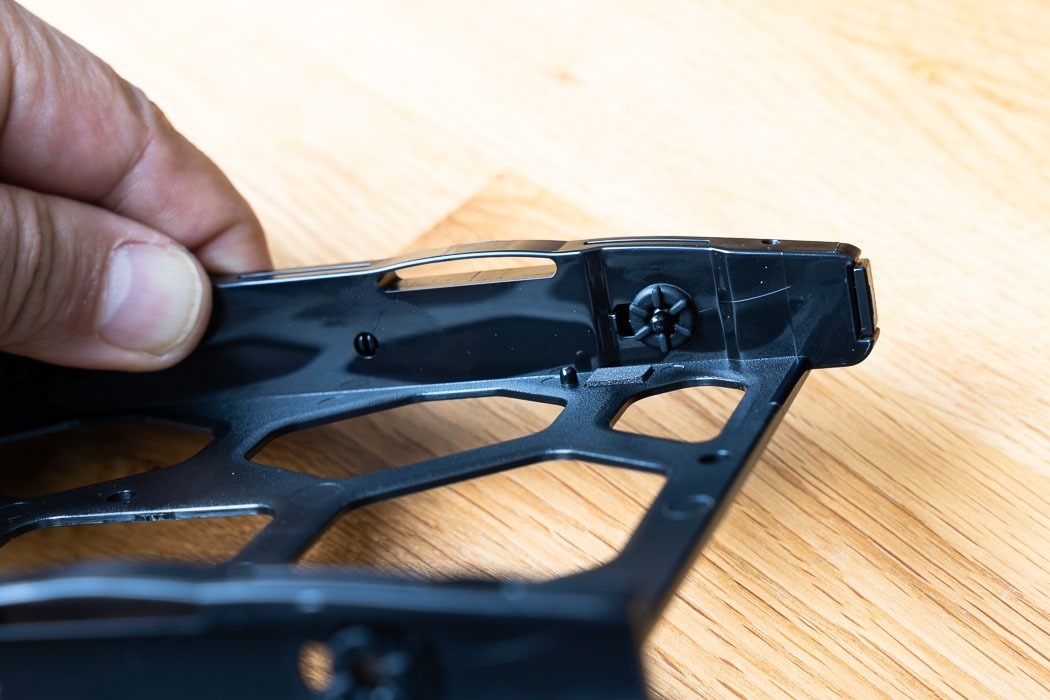

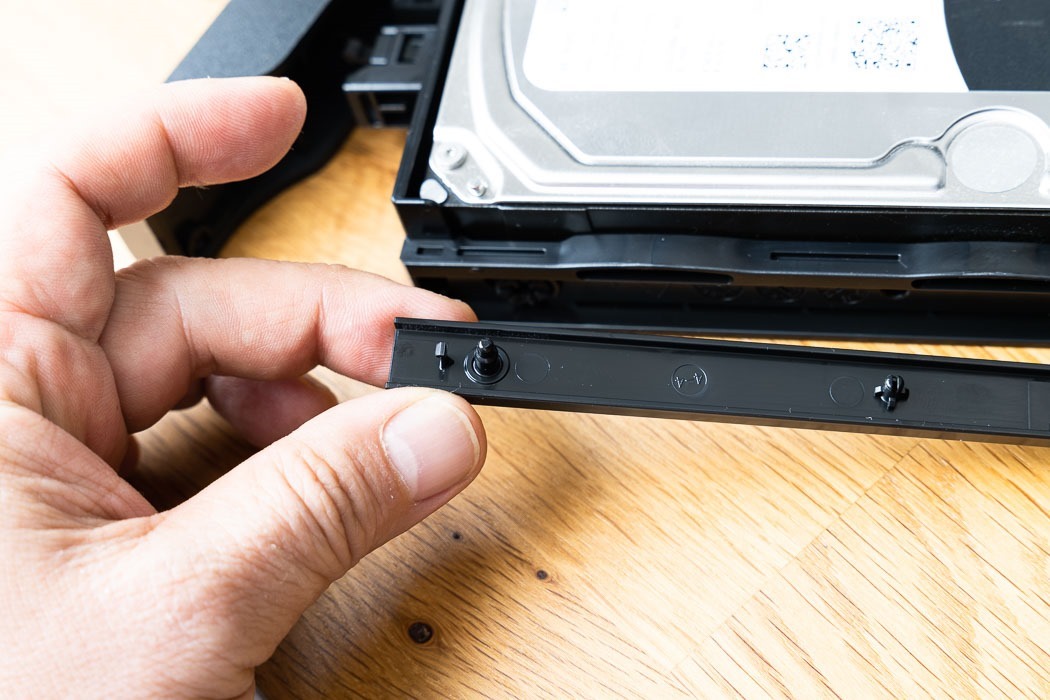

DS1817のHDDベイは取り付けにネジを使用しないでよいものになっていた!

2020-11-18-15-27-06

2020-11-18-15-25-42

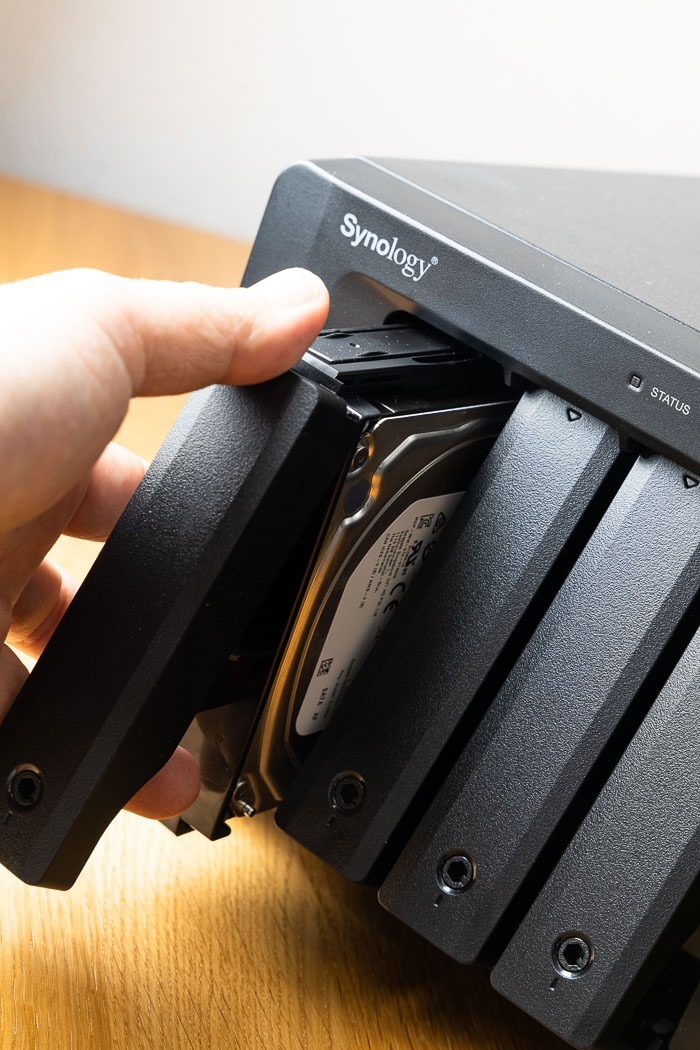

ワンタッチで留められるのでとてもよい。

2020-11-18-15-26-36

2020-11-18-15-32-20

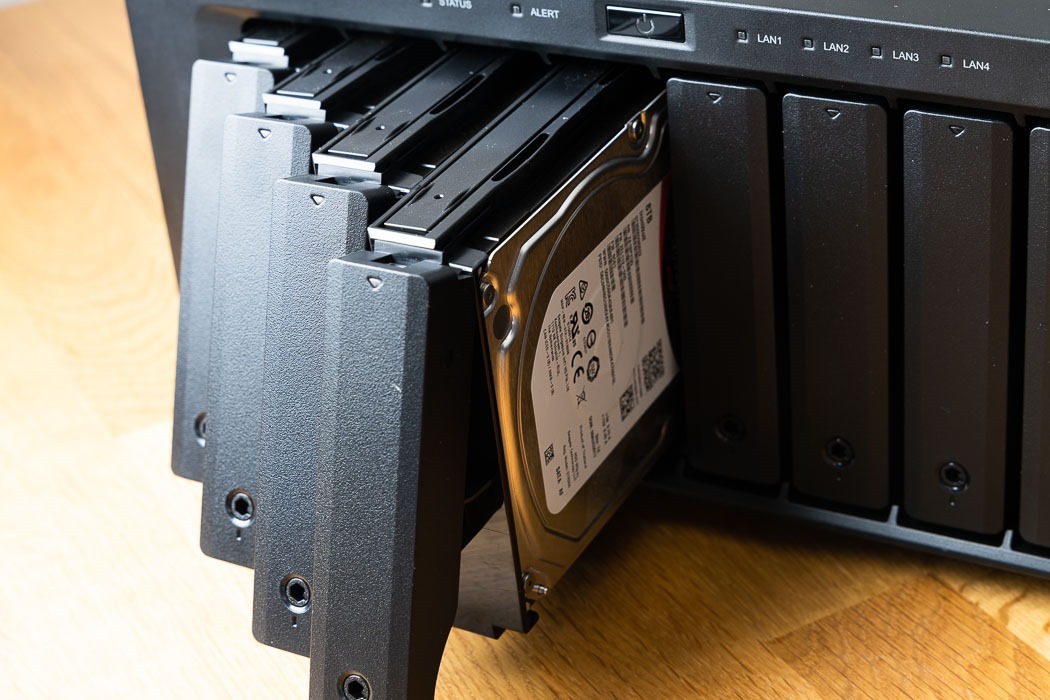

これを4台差し込んで移植完了。

これをネットワークに繋いでNASのOSをインストールし、バックアップしていた設定ファイルを読み込ませたところ、何の苦労もなく元通りのフォルダ構成やユーザーアカウントで使用できるように。すばらしいね。

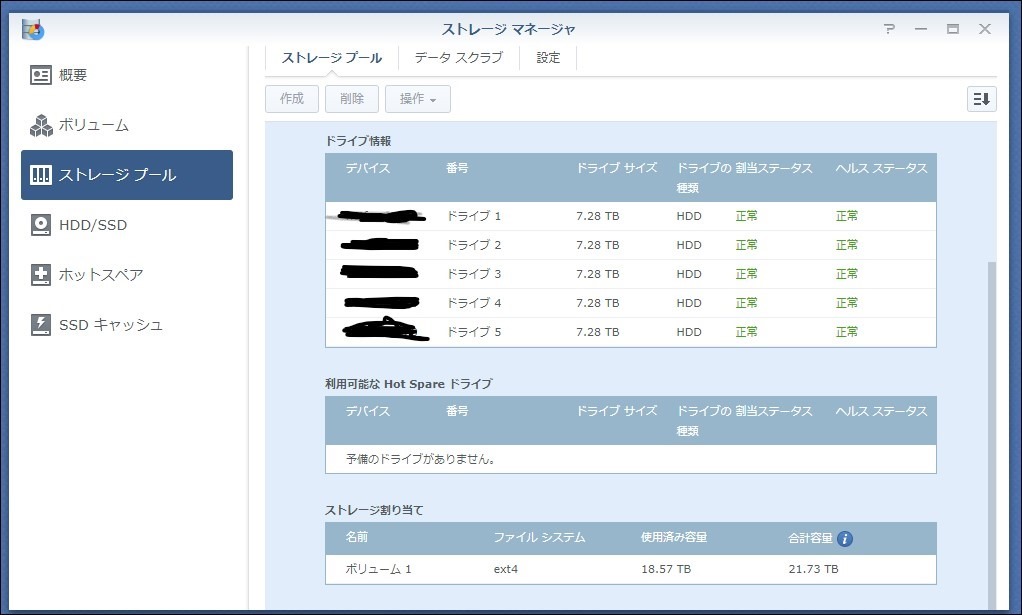

そんで、現在あたらしい8TBのHDDを5本目として追加中。設定に数日の時間がかかるため、まだ全体の容量は増加していないけど、来週には6TB分は増えていることでしょう。これでしばらく運用したいところ。

20201119143357

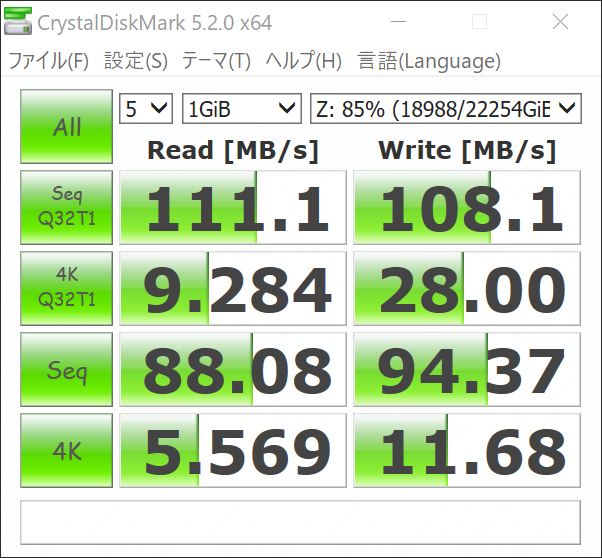

さて、もうひとつのテーマが高速データ転送化。これまでのDS418は1GbEだったので、データのコピーなどのやりとりは遅かった。速度はこんな感じ。

20201018HDD

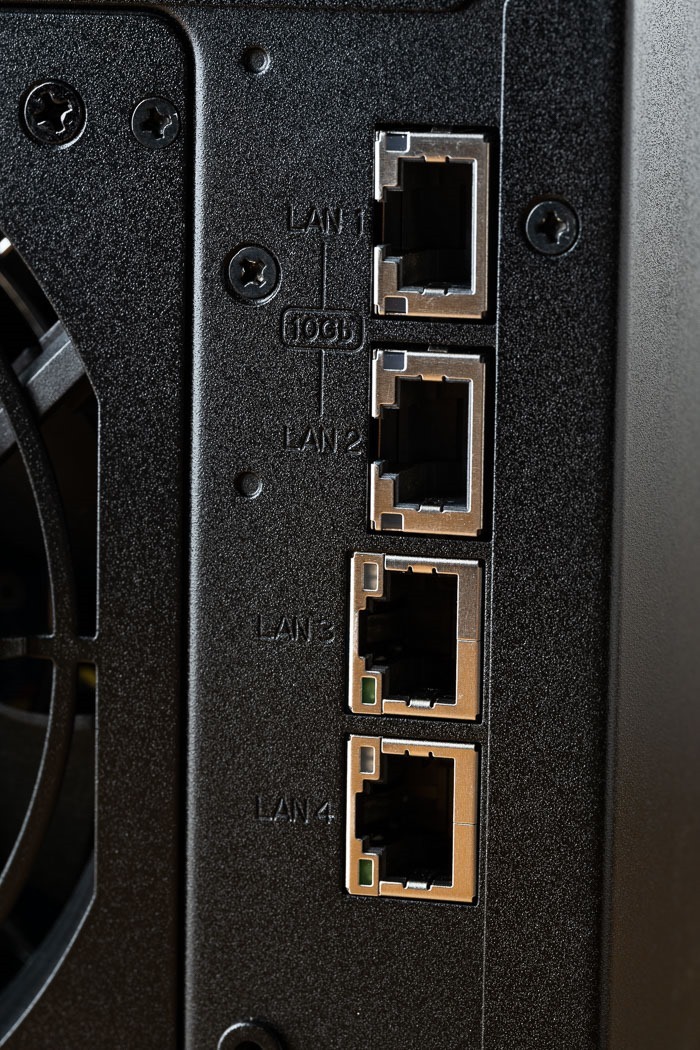

これを10GbE化する。そのためのネットワークカードと端子はちゃんとDS1817には装備されている。

2020-11-18-13-04-34

上の2つのポートに10Gbと書かれているのがそれだ。

ただし、うちのLAN環境はまだ10GbE化していない。さいわい、高速化したいのは僕のデスクトップPCだけで、他はみな無線LANで繋いでいる。ということで、これまで使用しているルータはそのまま活かして、スイッチングハブだけ10GbE化し、デスクトップPCとNASを繋ぐことに。

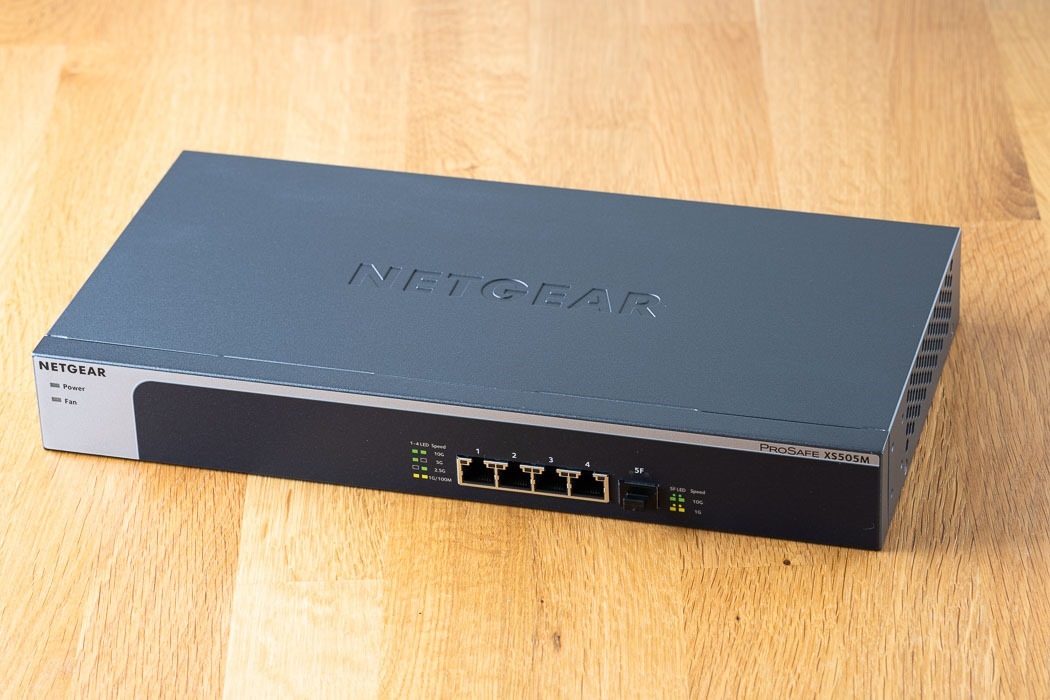

スイッチングハブはNetgearの XS505M-100AJS。36000円(税別)程度。

2020-11-18-12-48-00

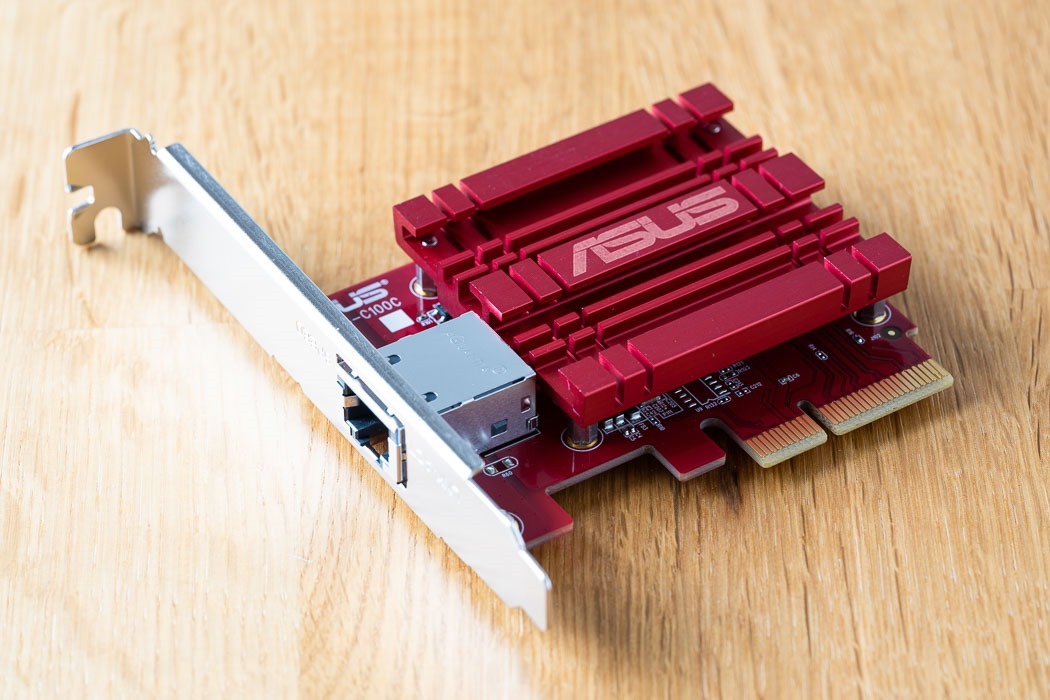

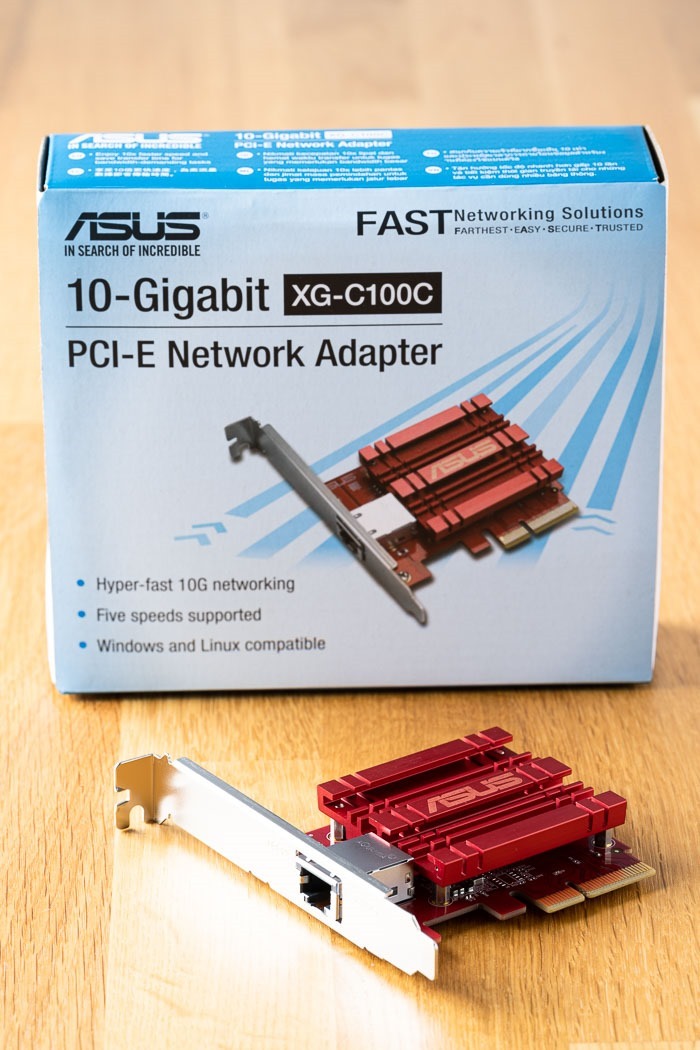

PCも10GbE端子が必要なので、ネットワークカードを。Asusの XG-C100Cにした。

2020-11-18-12-53-28

2020-11-18-12-54-00

LANケーブルも対応のものに変えねばならないので、バッファローのCAT6a対応品に。

さあスピードはどうなったか!

■使用前

20201018HDD

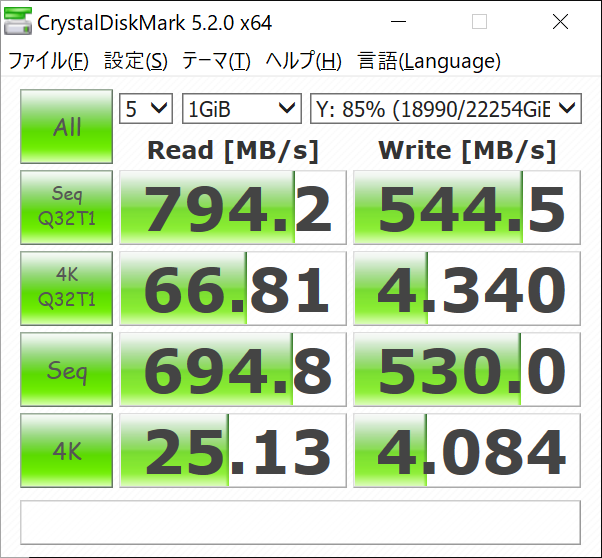

■10GbE化後

20201018HDDNEW

やった! 7倍以上の速度に!

しかも、NASの基本性能も上がったので、動作がすばらしく速くなった。なので、これから試したいのは、デスクトップPCのPhotoshopから直接NASのドライブにある写真データを読み込んで、内蔵HDDのように使うことだ。それができれば、PCに膨大なHDDを積まなくてもよいようになる、、、かな? 反対に、NASへのランダムアクセスが多くなるので、NASのHDDが飛んじゃう可能性も高くなるので、どちらがいいか考えているところなのだけど。

今回の投資は税抜で17万円程度。決して安くないが、満足だ。

そして、データ量が多くなっていくことが確実なカメラマンのみなさんには、こうアドバイスしたい。

「どうせ増設が必要になるんだから、NASを買うなら最低でも6ベイ以上のモデルを買った方がいいよ」

あと、使用するHDDは4TBとかの小さいものではなくて、8TB以上にしといた方がいいと思うな。容量が大きいものはだいたいヘリウム封入モデルなので、長持ちするからね。
